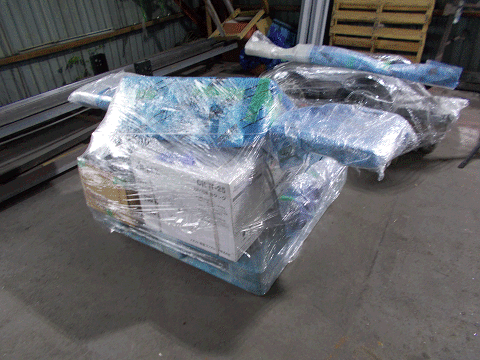

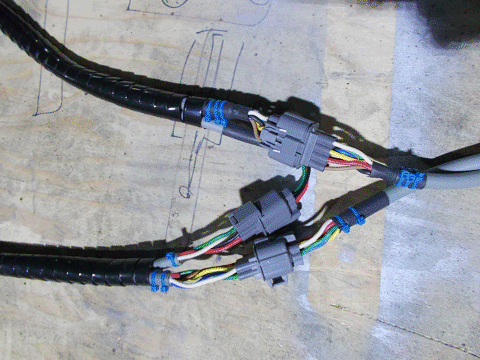

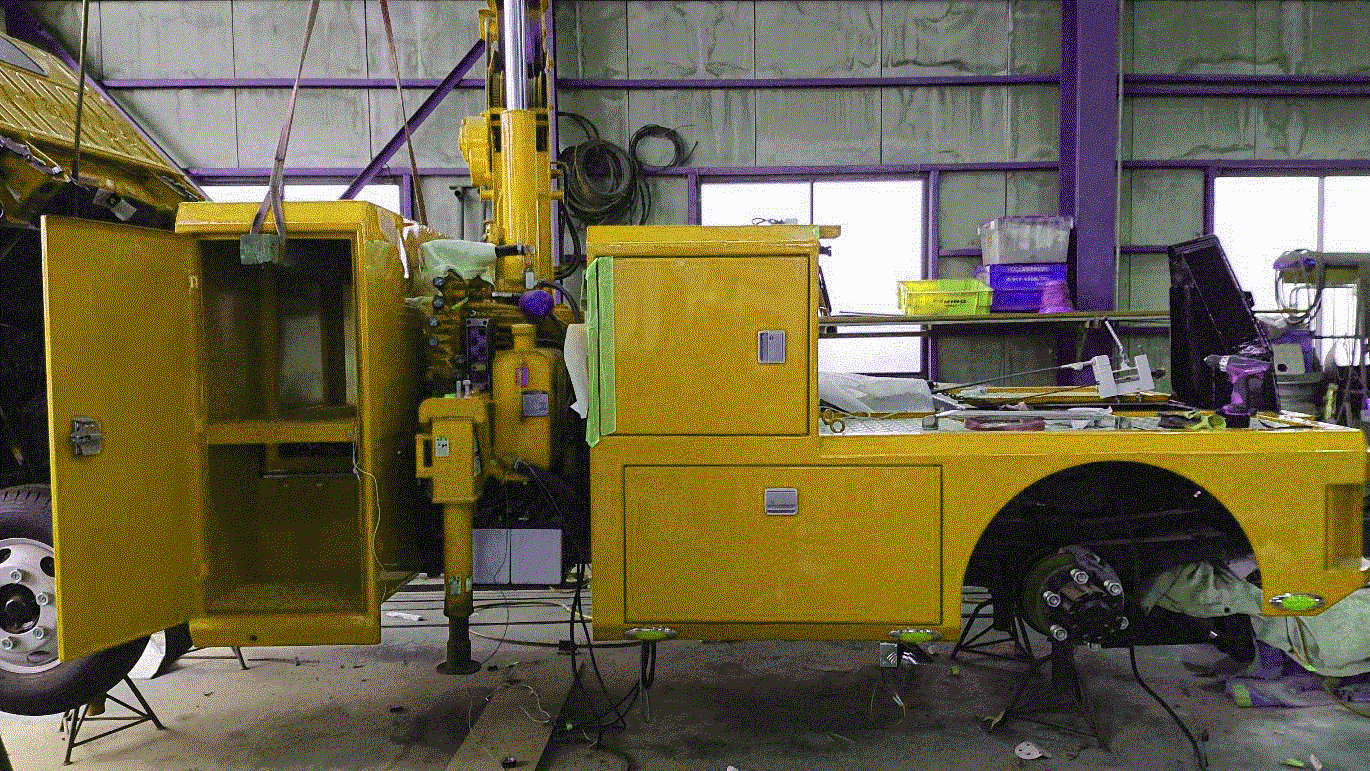

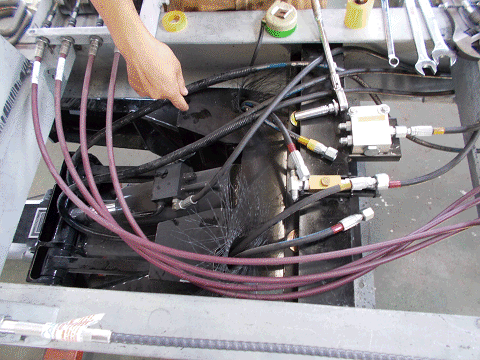

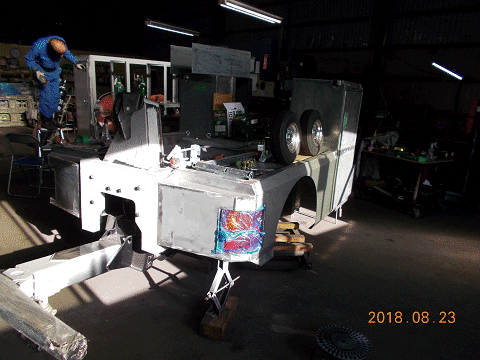

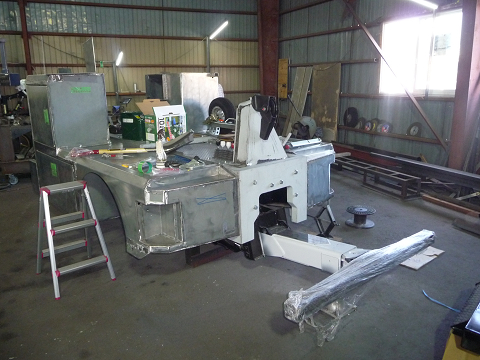

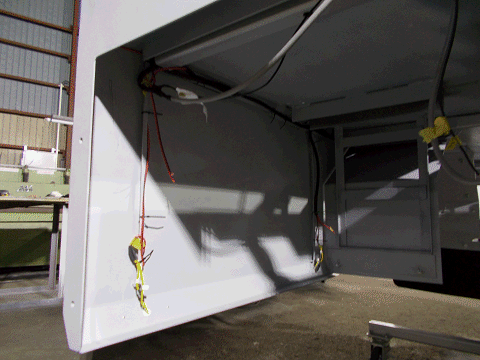

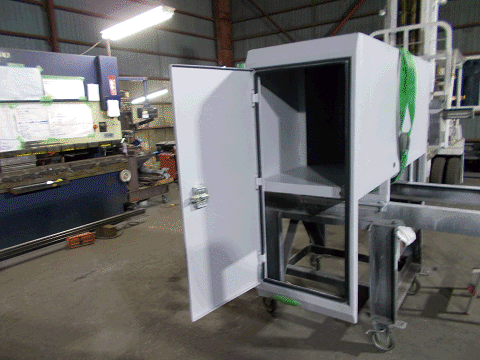

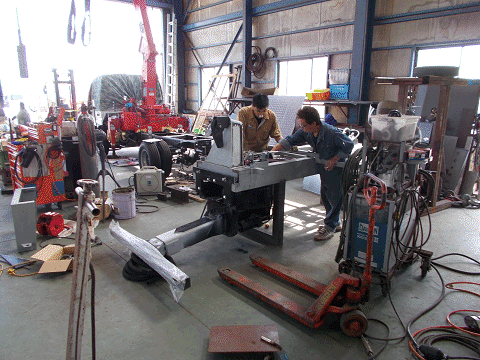

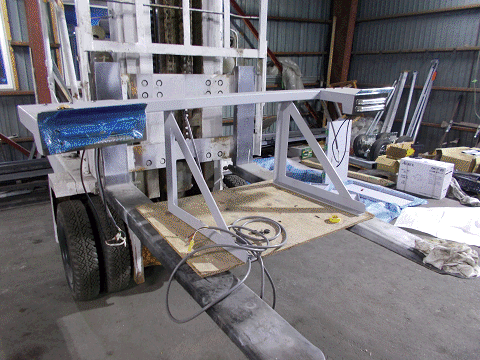

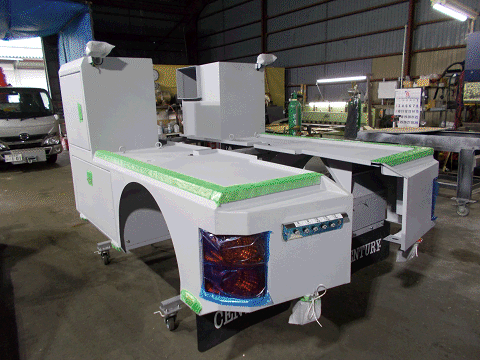

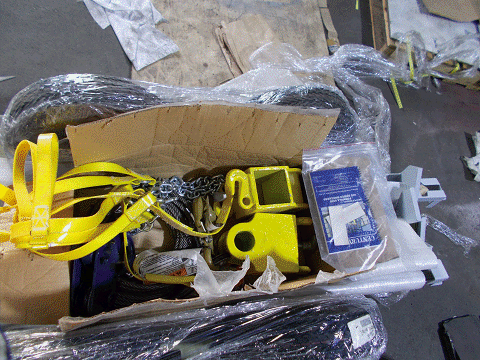

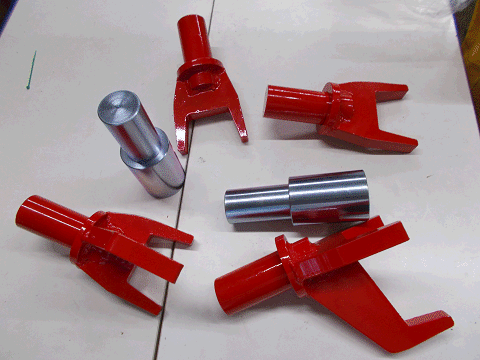

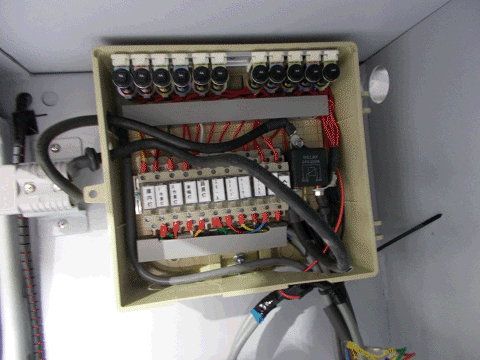

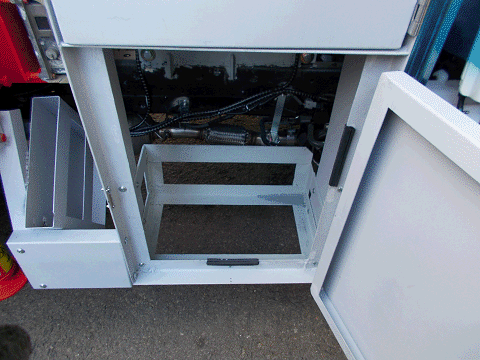

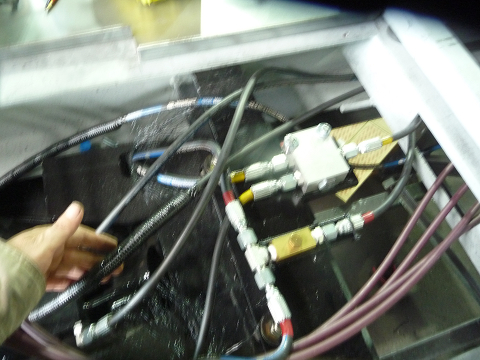

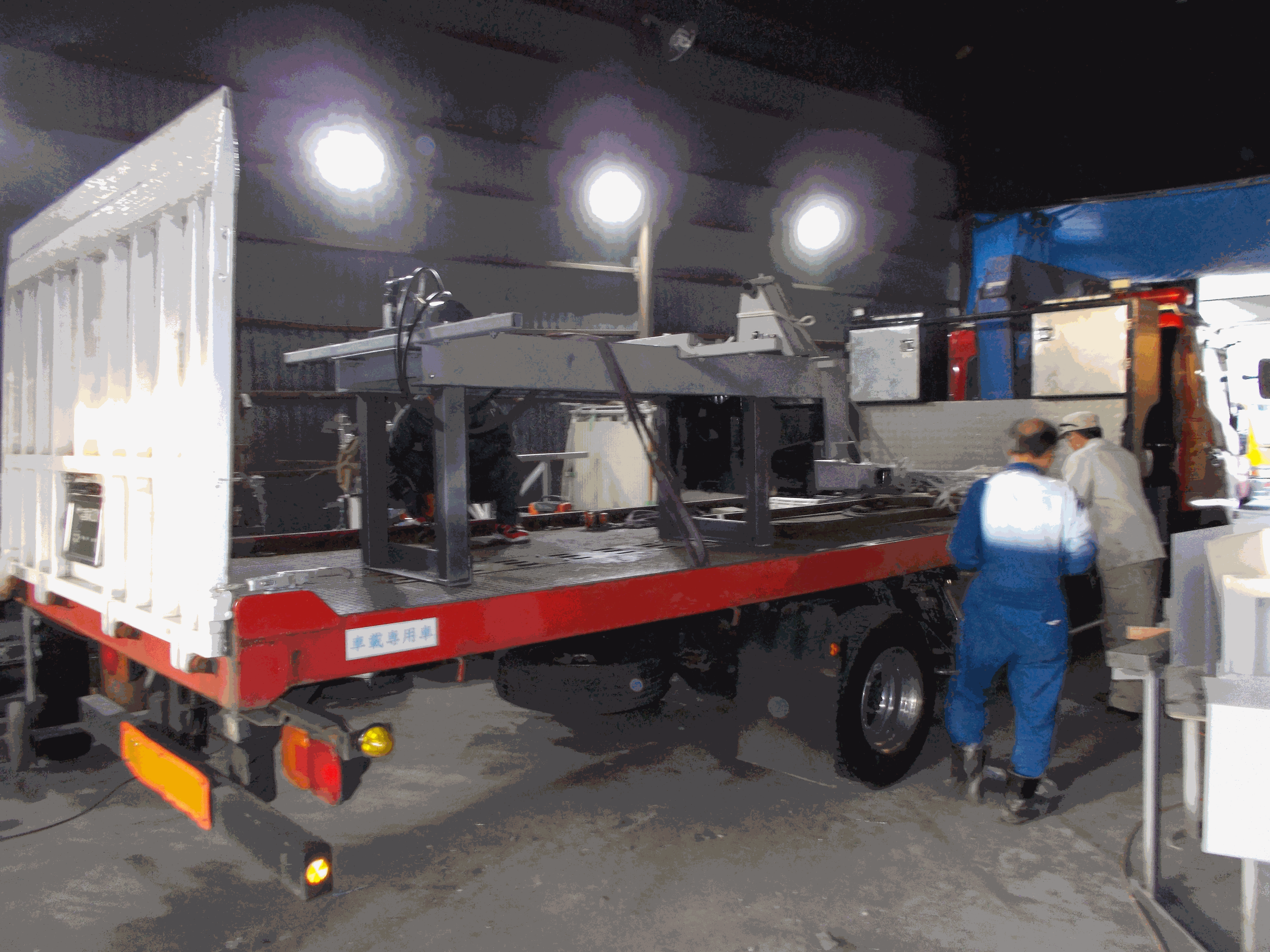

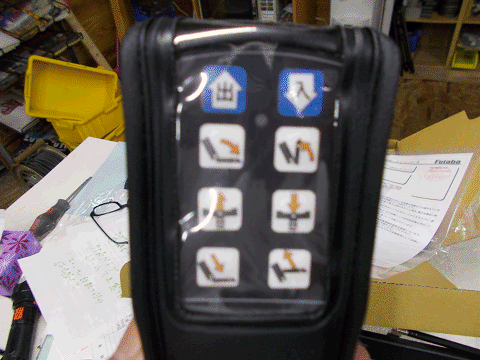

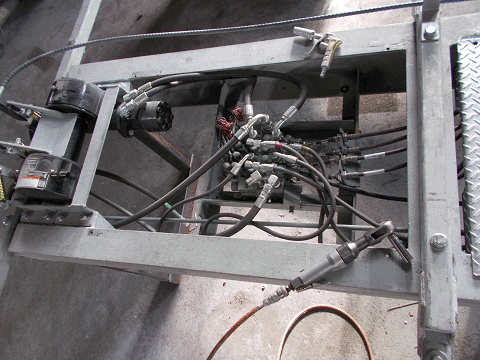

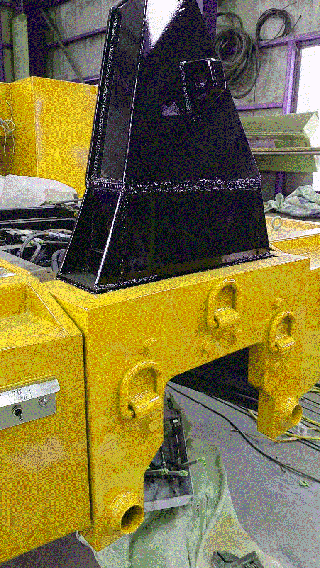

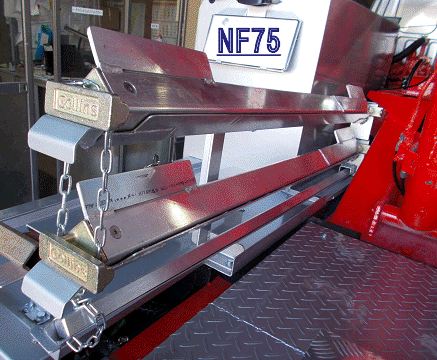

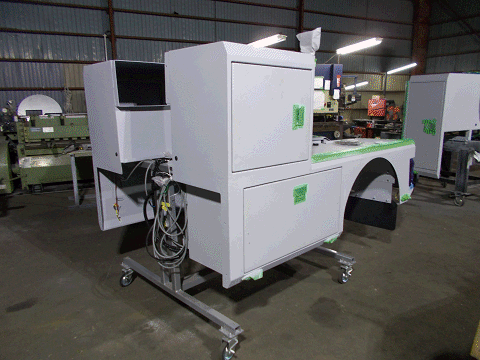

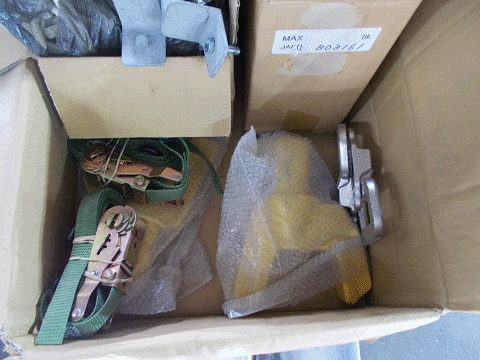

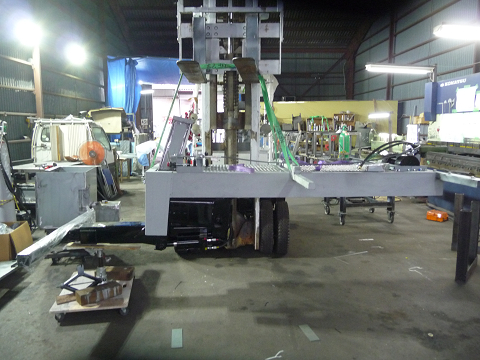

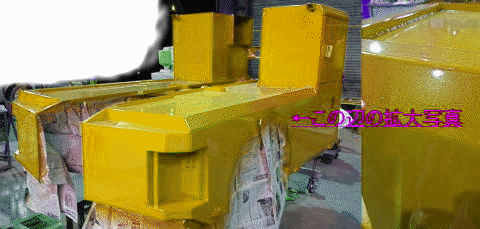

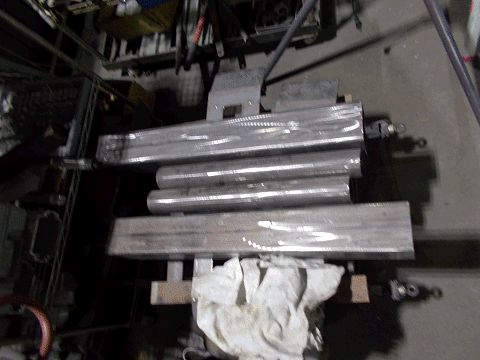

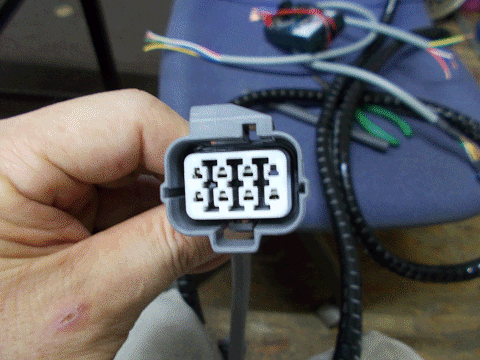

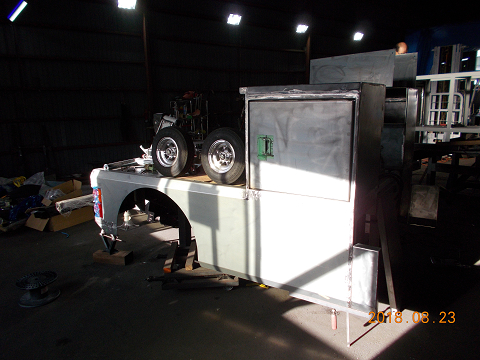

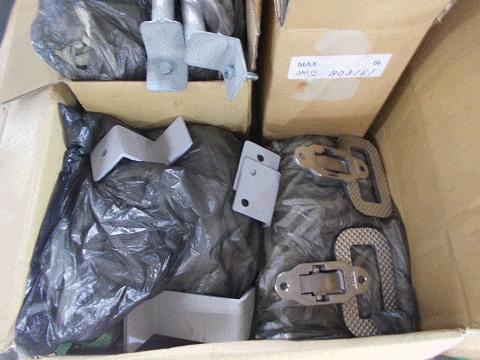

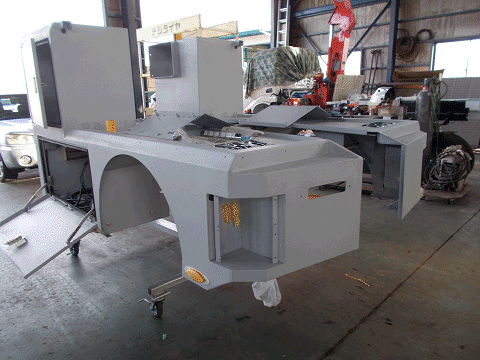

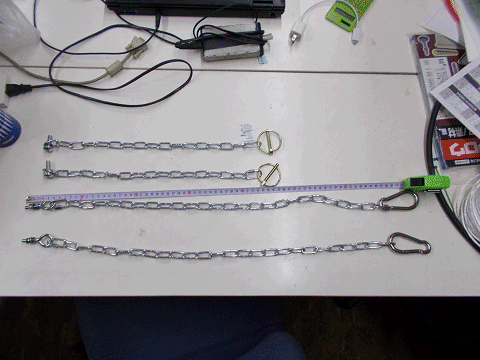

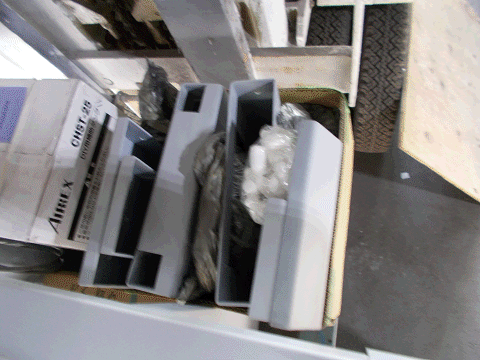

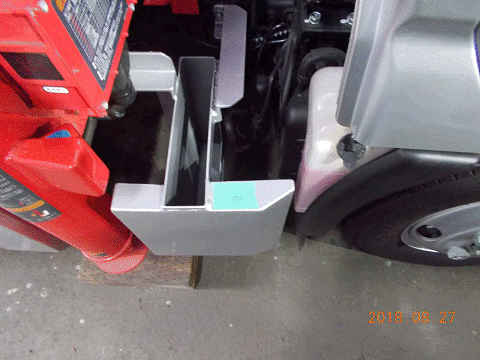

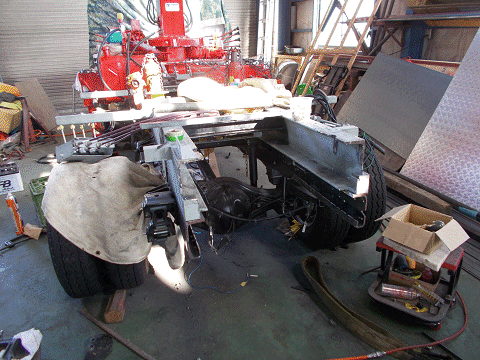

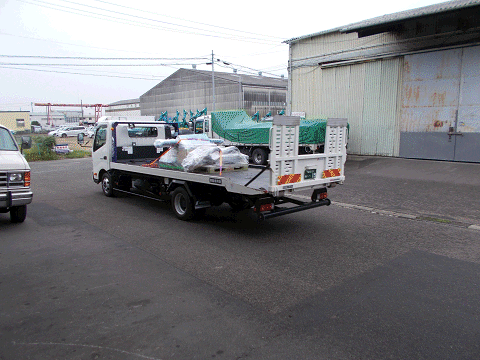

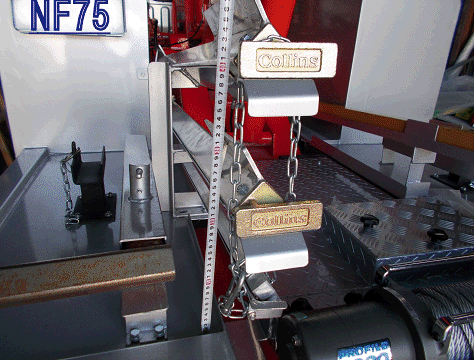

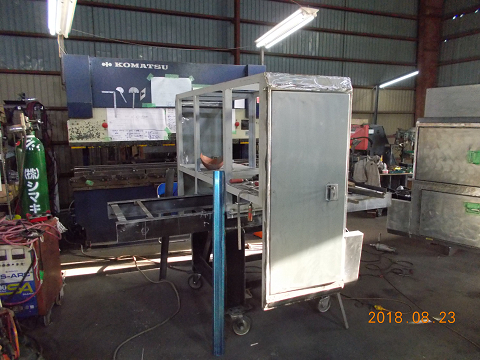

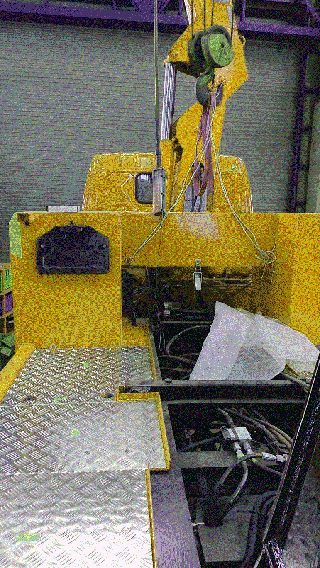

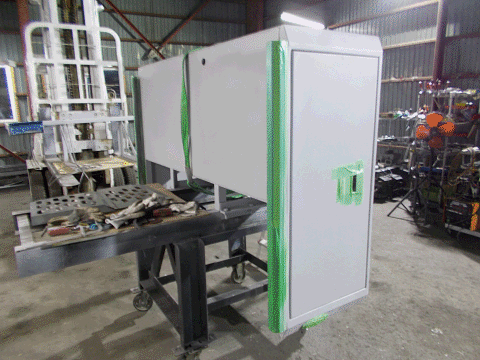

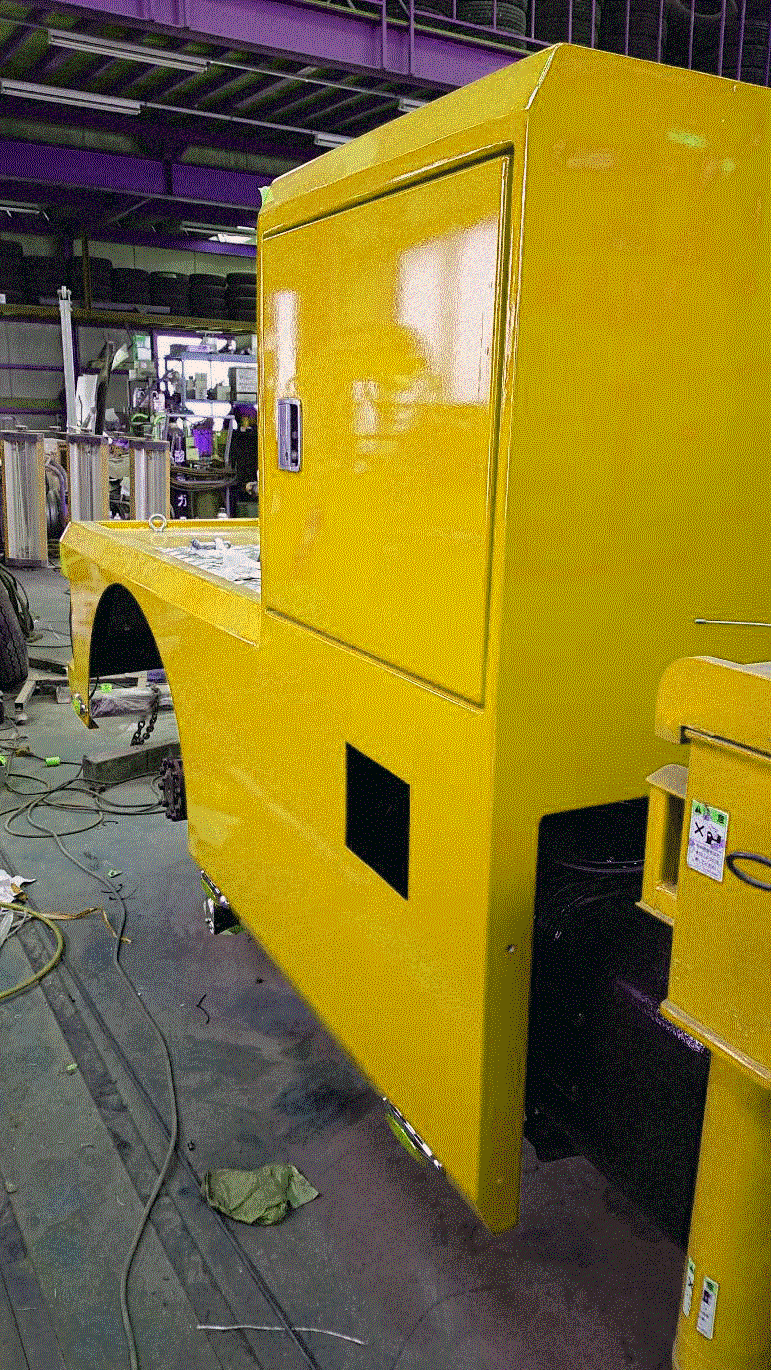

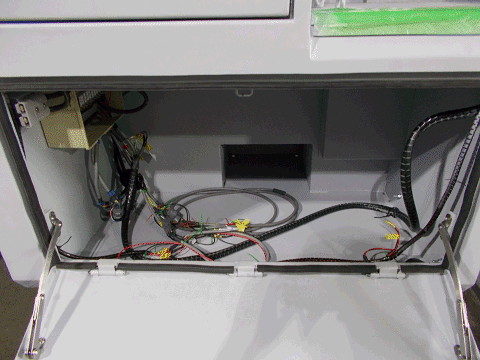

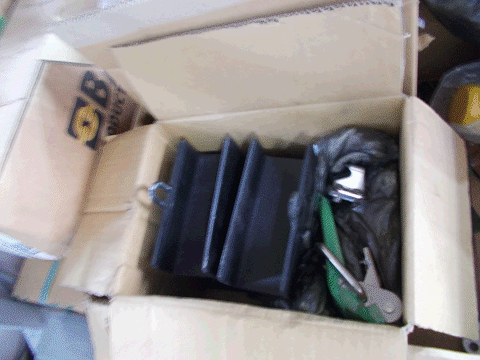

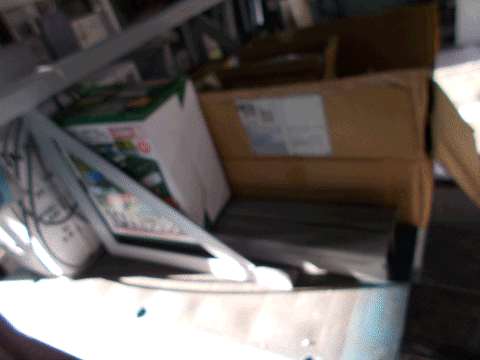

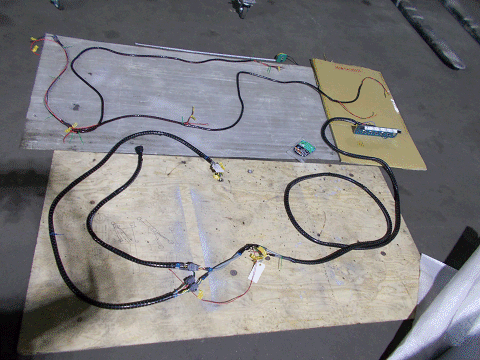

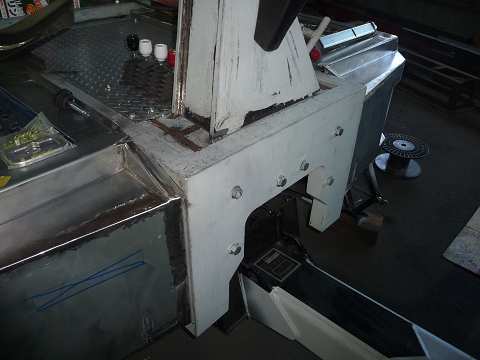

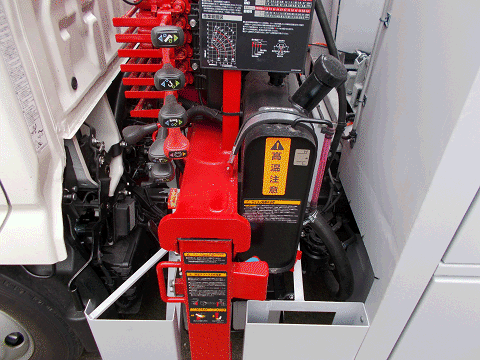

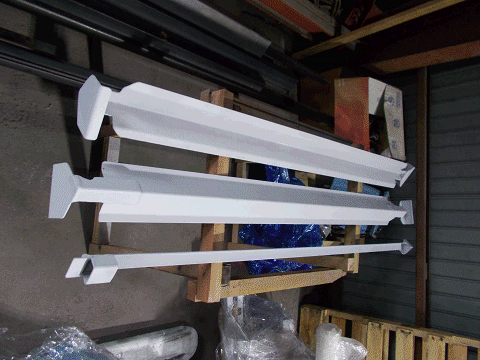

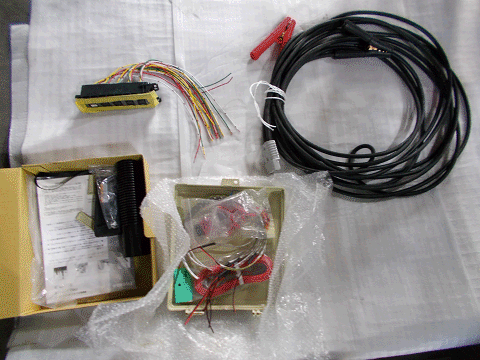

| レッカー車ﾎﾞﾃﾞｰキット初出荷 2018/8月やっとキットボデー1号車出荷間近となりました。 念願のチャレンジの一歩に創業より2年を費やしましたがやっと初出荷が秒読みとなりましたのでホームページ上で簡単にご紹介させていただきます。 当社のボデーキットの特色は ①ボデー構成がすでに油圧機器や配管済みのセンターセクションとサイドボデー〔ロング車はさらにフロントボデー〕、専用配電盤と防水カプラー結合の専用ハーネスの構成からなる分割可能構造＝“モジュールボデー”構造です。   ↑油圧系は既に配管済み。 ↑装置への配管とコントロールケーブル   上が灯火類、下がﾗｼﾞｺﾝや操作系の専用ﾊｰﾈｽ 車体内側にﾊｰﾈｽ固定用の専用フレーム取り付け   ハーネスとハーネスは防水ｶﾌﾟﾗｰで一発結合 ｶﾌﾟﾗｰとｶﾌﾟﾗｰ誤結合防止でｶﾗｰﾀｲﾗｯﾌﾟの色と本数で識別   11ch〔ﾌﾞﾚｰｶｰﾋｭｰｽ+ﾘﾚｰ〕200Aﾌﾞﾚｰｶｰ付配電盤 塗装終了後に整理の為、出荷時は「仮置き」 今まで収納庫の加工や装備品等の製作や加工が必要な通称〔ドンガラボデー〕はありましたが当社は ポン付けまたは溶接のみの完成ボデーですのでベンダーやシャーリング等の設備が無くても組み立てできます。 ②腐食に強いZAM合金ボデー →塩害地での錆び腐食からボデーをまもります。〔錆び無いわけではございませんので日ごろお手入れは必要です。〕   ↑ZAM合金 ↑専用ｻｰｪｨｻｰ仕上げ ③組み立てマニュアルを見ながら組み立てはもちろんですがメールやラインで完成までサポートいたします。 装置廻りの油圧配管 センターセクション単体   サイドボデーとセンターセクション 右のサイドボデー   前収納庫〔フロントボデー〕 仮止め状態のスイベルベースとリアクロスメンバー   **上記は製作過程でまだ完成ではございません。 細かな加工や配線用フレーム〔αは専用ハーネスを固定用のﾌﾚｰﾑへ取り付けします〕サーフェーサー、配線工事、点検を経て出荷となります。 出荷後のお客様組み立て工程はまたあらためて本ページでご紹介させていただきますのでよろしくお願いします。 2018/09/05 センターセクションだけ急遽出荷  当日先方社長殿より出来ているものだけ出荷してほしいと打診がありセンターセクションだけ出荷する事に   その翌日、お客様工場でキットの説明 ←の2営業日後には既にセンターセクション搭載されてました。 で遅れる事3週間やっと残りのボデーキットが完成し出荷する事に↓     フロントボディ 後部サイドボディ左右 ﾌﾞｰｽﾀｰｹｰﾌﾞﾙと電材 サイドバンパーパネルとｽﾘｯﾊﾟ入れ2枚     ﾄﾞｰﾘｰ・ﾄﾞｰﾘｰﾊﾞｰ庫縛ﾁｪｰﾝ シャフト入れとｸﾛｽﾁｭｰﾌﾞ架台材 ｱﾀｯﾁﾒﾝﾄやベルト類のミラー純正付属品     可倒式ｽﾃｯﾌﾟや取っ手部品 ﾁｪｰﾝ・ﾍﾞﾙﾄ・9.8kｺﾝﾌﾟﾚｯｻｰ・25ﾘｯﾄﾙｴｱﾀﾝｸ ﾄﾞｰﾘｰ架台 LEDﾊﾞｰﾗﾝﾌﾟ付鳥居Assy     専用名盤ラジコン送信機 車検対策灯火 専用アタッチメント〔ｽﾍﾟｰｻｰop〕 ﾄﾞｰﾘｰ･ﾌﾟﾗﾝﾊﾞｰ架台    パーツ類は小さいパレット2個 前後ボデーでいっぱいになり 後日別便でパレット出荷 ●ボデーキット納品翌日のお客様工場  既にサイドボディの塗装準備です。 架装例参考写真     消火器取り付け例① 消火器取り付け例② 輪止め取り付け例    シャフト入れとフック取り付け例 ドーリー架台取り付け例 スイッチパネル取り付け例    ﾄﾞｰﾘｰﾊﾞｰ・ﾌﾟﾗﾝﾊﾞｰ架台取り付け例   エアタンク搭載例    ｸﾛｽﾁｭｰﾌﾞ・ﾎﾙﾀﾞｰ架台製作例 前ﾎﾞﾃﾞｰ左架装例 前ボデー右架装例    スリッパ入れ取り付け例① スリッパ入れ取り付け例② スリッパ入れ取り付け例③ **上記部材は全てキット7に含まれますが取り付けステーは同梱包のLアングル等で製作となります。 2018/10/30 サイドボデーとキャビンの塗装が終了  写真ではわかりづらいですが「赤のパール」が入っているとの事、クリアーの見直しもされたとの事でツヤや発色共に大変 よい出来栄えです。  今週フロントボデーの塗装が終了すればあとは組立。完成が楽しみです。 2018/11/06     NF75初のナローボディ〔従来型より約60㎜ボディが薄い〕なのがﾘｱﾌｪﾝﾀﾞｰと床面のクリアランスで分かります。 もうすぐ完成予定、完成後は動画でご案内予定ですので少々お待ちください。 フルキットボディの出荷から組み立てまでの動画アップしました。 **↑ ブラウザはクロームにてご覧ください。   |
